近年来,随着城镇化发展的提速,大型商建、轨道交通、石油化工以及大型工矿企业等基础设施对于配电技术与产品提出了更高要求,

不仅需要保证配电系统的安全、稳定运行,更需要在数字化与智能化方面有所突破。

作为配电领域的领导者,施耐德电气始终立足客户需求,并不断创新。全新推出的新一代12kv及以下气体绝缘开关设备gma

相比上一代产品额定电流从630a提升至1250a,同时更兼具多种卓越能力,可以替换传统的ais金属铠装开关柜,能够满足用户日趋复杂的行业应用需求。

产品简介

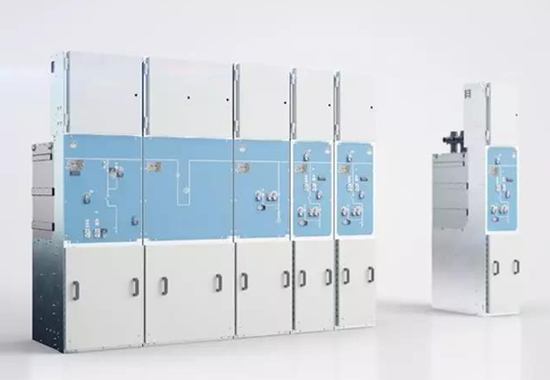

gma——面向未来的开关设备

gma系列是模块化气体绝缘开关设备。各功能单元被安装在充气式模块中,一个模块可安装1至4个功能单元。模块内功能单元的次序是按特定目的来确定。各自进行过独立的出厂试验后的模块,排列在一起时无需气体处理。模块的拼接是通过母线连接气箱实现的,在安装现场一旦装配完成,充气的开关隔室将是一个完整的部分。 顶部的母线被系统的安装在密封充气的gma金属封闭开关设备中——模块内及模块之间。

在gma开关柜中,从气箱至空中的电缆套管是专用的,用来连接电缆和用法兰连接的金属封闭的电压互感器。

由于gma为模块化设计,因此需要在现场进行装配的工作量非常少。它能使许多作业在制造商的工厂里完成,而不是在施工现场进行。规场装配主要限于相邻模块之间的连接,这样就大大减少了装配时间。

24kv

最高额定电压

1250a

最高额定电流

63ka

最高额定峰值耐受电流

25ka4s

最高额定短时耐受电流

优势特点
设计紧凑

能更有效的利用空间及节约城市用地

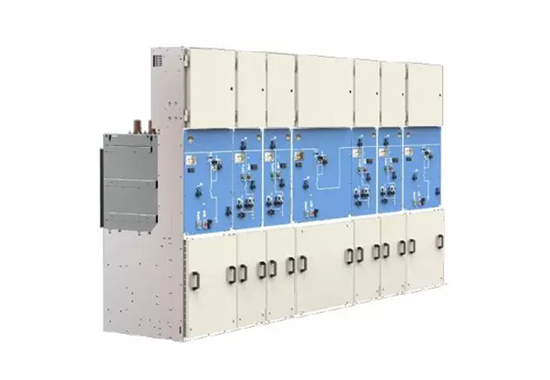

模块化设计

方案灵活

扩展方式巧妙

可向两边任意扩展

插接式设计

可快速安装,现场无需任何气体操作

操作界面友好

易于现场操作

确保运行人员安全

完善的联闭锁及可靠的抗内部燃弧设计

环境友好

使用材料可回收

气体绝缘

不受周围环境的影响

结构特点
柜型概述
完善的联闭锁方案

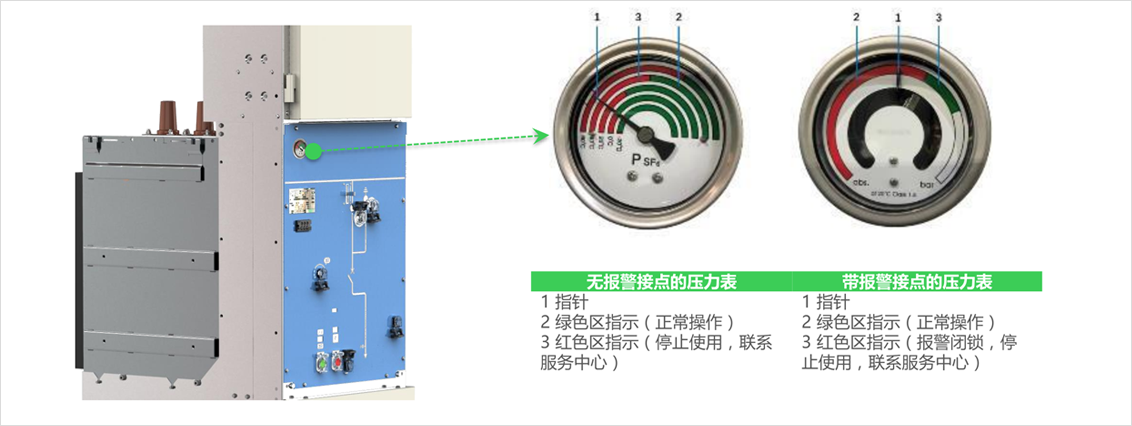

隔室气体压力 实时本地可视
电缆连接空间大
固体绝缘母线 连接方案

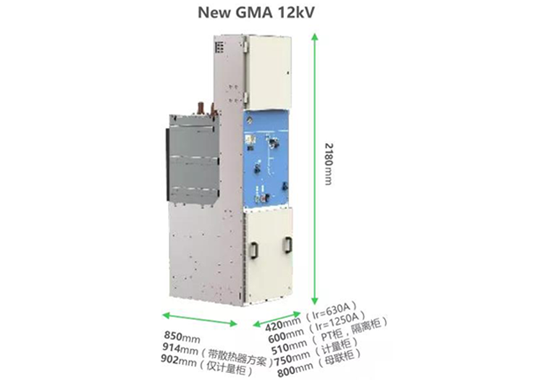

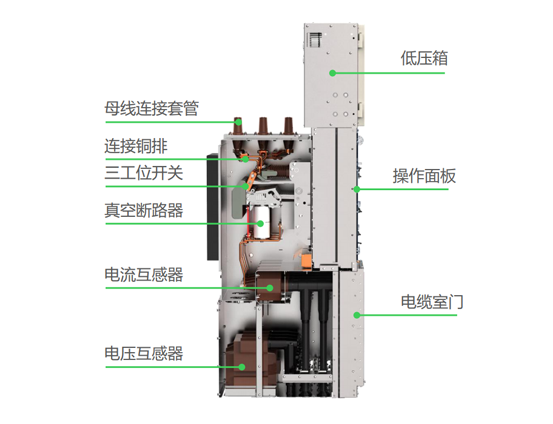

柜型概述

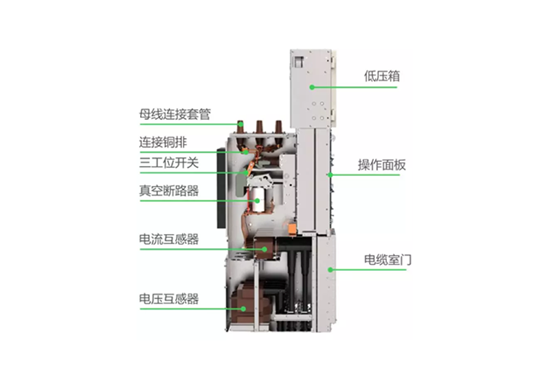

精简的开关结构设计,统一的前面板风格,所有的柜子前面板完全对齐

断路器选用真空开断技术,开断、关合可靠;满容量开断次数达50次

电缆连接高度达650mm,方便现场连接及维护

进线柜采用上隔离方案;出线柜采用下隔离方案,保证与传统kyn柜体接地操作方案一致

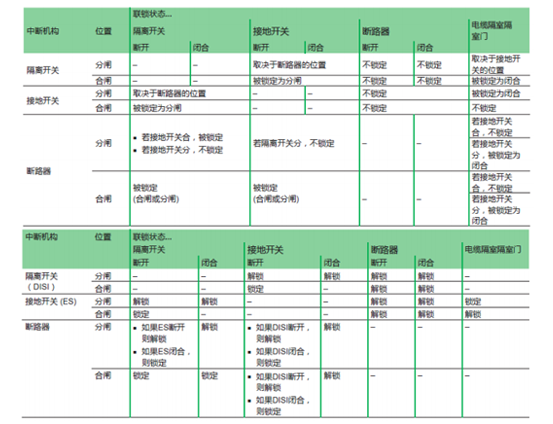

完善的联闭锁方案,全面保障操作人员安全

完全满足五防联锁要求,即

防止误分,误合断路器

防止带负荷分,合隔离开关

防止带电分,合接地开关

防止带接地开关送电

防止误入带电间隔

多个断路器之间可以实现2锁1钥匙或3锁2钥匙

电缆连接空间大,电缆安装方式灵活

电缆连接高度(从地面到电缆套管中心距,所有的柜型):650mm

三相电缆套管水平布置 (便于连接电缆)

有双电缆或单电缆带避雷器的设计方案

ct置于套管处,电缆安装很便利

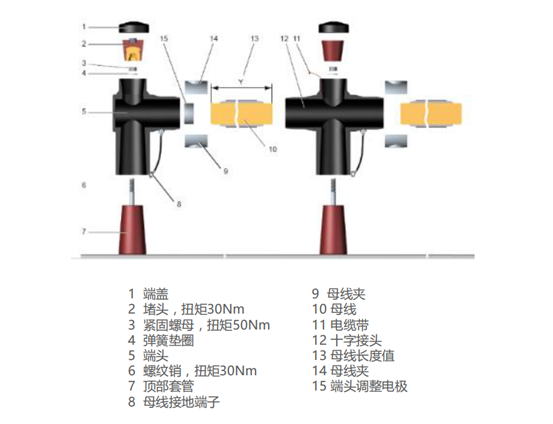

固体绝缘母线 连接方案

扩展简单:

两台开关柜的母线连接由固体母线实现,对现场的地基平面度要求相对较低

高可靠的绝缘密封由依据相应的电压等级设计硅橡胶锥形密封绝缘体实现

扩展安装时,无需预留额外安装空间

可以选择金属罩

不会因为拼柜增加整体高度

有利于现场安装及变电站方案的扩展

典型方案

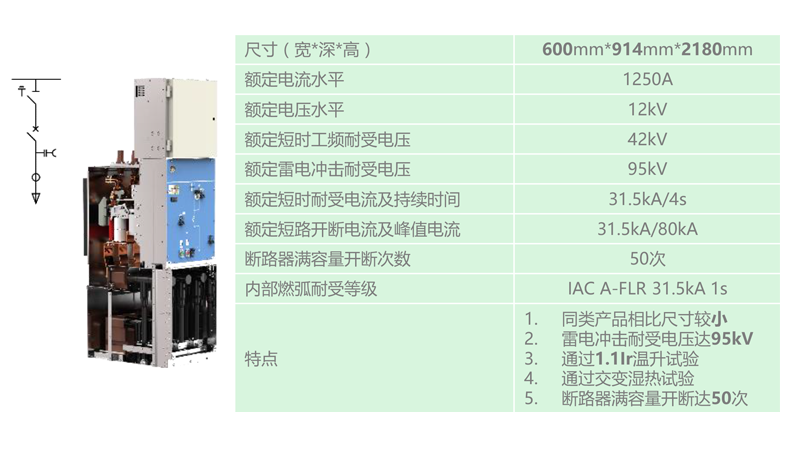

进线断路器柜 1250a/31.5ka

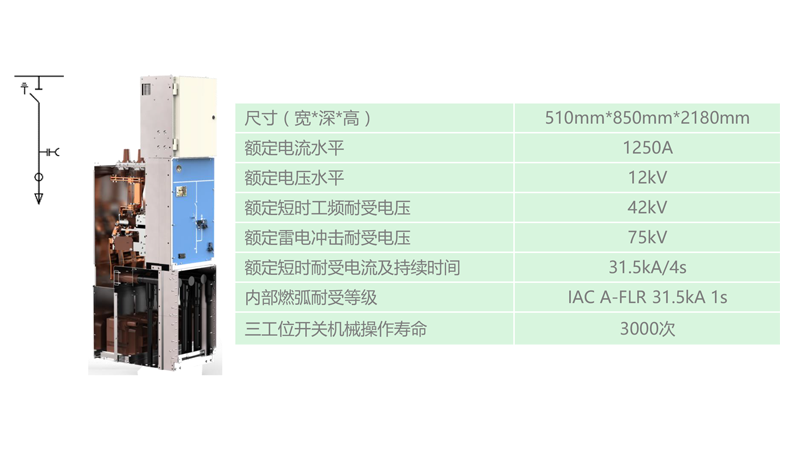

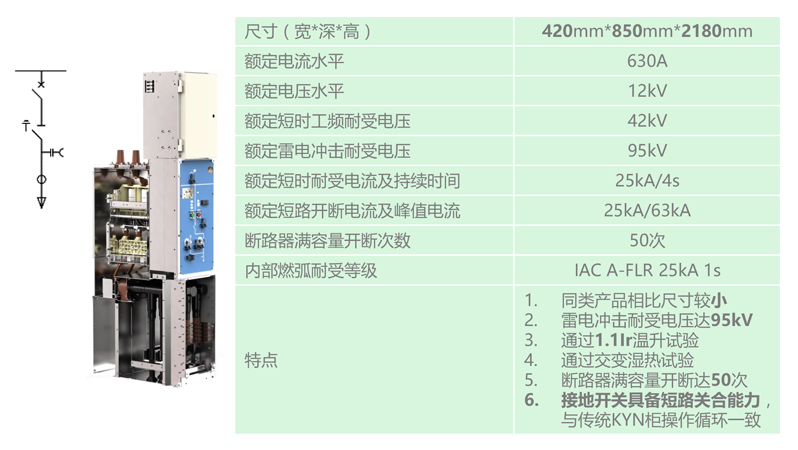

出线断路器柜 630a/25ka
母联柜

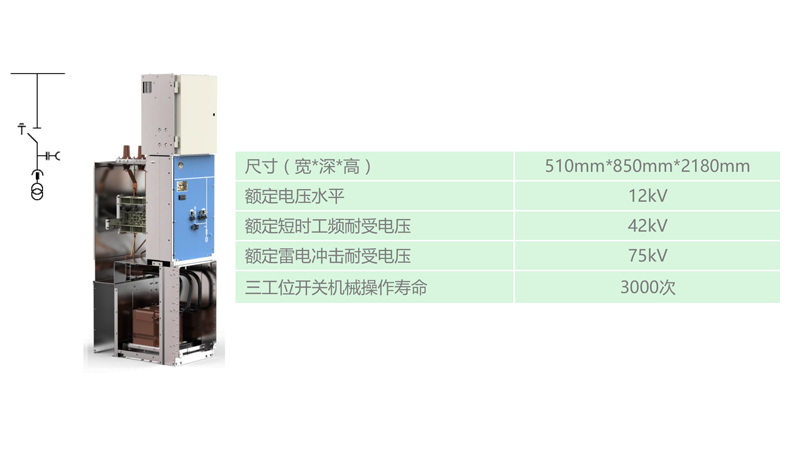

隔离柜
pt柜
计量柜
行业应用
01
变电站和配电站
02
基础设施 如楼宇
03
政府机关
04
工业
05
交通行业
06
水处理
07
其他行业
满足电气参数 及方案要求
